Регулятор яркости ИРТ
для питания и регулировки яркости аэронавигационных огней
Регулятор яркости предназначен для питания и регулировки яркости аэронавигационных огней в последовательных схемах (кабельных кольцах) на всех типах аэродромов, на вертодромах и вертолетных площадках.
Мы производим регуляторы яркости в соответствии с:
- Авиационными правилами часть 170 том II. Сертификационные требования к оборудованию аэродромов и воздушных трасс;
- Требованиями ИКАО (Руководство по проектированию аэродромов часть 5. Электрические системы).
Особенности и характеристики
Основной отличительной особенностью регулятора яркости ИРТ, разработанного нашим предприятием, является применение технологии двойного преобразования. Трехфазное напряжение промышленной сети при помощи выпрямителя преобразуется в постоянное, а затем с помощью инвертора преобразуется в синусоидальное переменное напряжение кабельного кольца. Инвертор построен на базе биполярных транзисторов с изолированным затвором (IGBT). Управление транзисторами и, соответственно, регулировка выходного тока производится по принципу широтно-импульсной модуляции (ШИМ) на частоте 5 кГц с помощью цифрового сигнального процессора (DSP).
Сформированный синусоидальный ток через повышающий силовой трансформатор передается в кабельное кольцо. Регулировка выходного тока производится при помощи обратной связи с блоком измерения.
Примененные в регуляторе яркости ИРТ технологии и технические решения обеспечивают ряд преимуществ перед регуляторами яркости на базе тиристоров.
Преимущества нашей системы
- Регулятор яркости ИРТ нечувствителен к качеству электроэнергии источника электроснабжения и позволяет работать при изменении характеристик питающего напряжения в широких пределах:
– изменение значения питающего напряжения на 25%;
– изменение частоты питающего напряжения на 20 %;
– несинусоидальная форма питающего напряжения; - Быстродействие процессора обеспечивает точную стабилизацию выходного тока вне зависимости от изменений характеристик питающей сети или кабельного кольца;
- Мгновенное срабатывание защитных функций обеспечено двумя факторами. Высокоскоростной процессор позволяет точно отслеживать выходные параметры и в случае необходимости мгновенно задействовать защитные функции, а IGBT транзистор, в отличие от тиристора, имеет возможность выключения в любой момент времени;
- РЯ имеет трехфазное питание, что исключает неравномерное распределение нагрузок по фазам;
- КПД > 94%;
- Коэффициент мощности > 0,9;
- Количество электромагнитных помех, передаваемых в сеть существенно меньше;
- Возможность регулировки выходного тока в пределах от 0,1 А до номинального значения;
- Синусоидальная форма сигнала в выходной цепи.
Функциональные возможности
- Изменение и стабилизация выходного тока по пяти (семи) основным ступеням, предусмотрена дополнительная ступень яркости «П»
для прогрева ламп. Для каждой ступени можно настроить величину тока на любое значение в пределах номинального диапазона. - Измерение основных параметров работы:
– среднеквадратичное значение выходного тока,
– температура силовых полупроводниковых модулей,
– время работы по ступеням и общее время работы РЯ,
– сопротивление изоляции кабельного кольца,
– количество перегоревших ламп в кабельном кольце. - Индикация параметров на экране видеотерминала.
- Управление и контроль состояния РЯ как в локальном режиме с помощью органов управления и устройств индикации РЯ, так и
удаленно по цифровому интерфейсу с помощью системы дистанционного управления. РЯ, обеспечивает передачу данных в систему
ДУ о включенной ступени, об установленном режиме управления, а также об отказах и предупреждениях. - Работа в номинальном режиме при наличии в кабельном кольце до 30% трансформаторов с разомкнутыми вторичными обмотками.

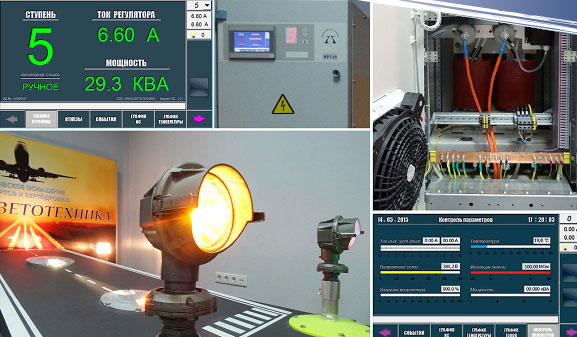

Согласование с любой нагрузкой, работа со светодиодными огнями и в системах с индивидуальным управлением отдельными огнями (поламповый контроль). - Сенсорная цветная жидкокристаллическая панель управления (видеотерминал) с интуитивно понятным интерфейсом позволяет легко настроить необходимые параметры работы РЯ, а также прочитать необходимые данные о кабельном кольце и режимах работы устройства.
- Наличие контроллера в РЯ позволяет вести собственный архив событий, что существенно облегчает задачу при определении причины отказа оборудования и помогает при расследовании происшествий, связанных с отказом ССО.
- В случае выхода контролируемых параметров за допустимые пределы, РЯ выводит на устройства индикации предупреждения и, в
случае необходимости, останавливает работу устройства.
Технические характеристики и условия эксплуатации регулятора яркости
Регулятор яркости представляет собой
шкаф напольного исполнения одностороннего обслуживания, с лицевой стороны предусмотрена дверь. Устанавливается в
отапливаемом помещении. Основные блоки регулятора яркости:
• Силовой блок (выпрямитель и инвертор);
• Блок управления;
• Блок измерения;
• Силовой повышающий трансформатор;
• Блок индикации и видеотерминал;
• Фильтр цепи питания;
• Фильтр выходной цепи;
• Вентиляторы охлаждения;
• Устройства защиты от перенапряжения в выходной цепи.
| Параметр | ИРТ-5 | ИРТ-10 | ИРТ-15 | ИРТ-20 | ИРТ-25 | ИРТ-30 |
|---|---|---|---|---|---|---|
| Общие характеристики | ||||||
| Степень защиты по ГОСТ 14254-96 | IP-31 | |||||
| Масса изделия не более | 280 кг | 300 кг | 320 кг | 340 кг | 355 кг | 370 кг |
| Габаритные размеры ВхШхГ (мм) | 1740х580х612 мм | |||||
| Электрические характеристики | ||||||
| Номинальная мощность (выходная) | 5 кВА | 10 кВА | 15 кВА | 20 кВА | 25 кВА | 30 кВА |
| Минимальная нагрузка | 5 % номинальной мощности | |||||
| Номинальное рабочее напряжение питания | 400 (380) В (3 фазы без нейтрали) | |||||
| Номинальная рабочая частота питания | 50 Гц | |||||
| Пределы отклонения напряжения питания | +10/-15 % | |||||
| Пределы отклонения частоты питания | +/- 10 % | |||||
| Номинальный выходной ток | 6,6/8,3 А | |||||
| Точность стабилизации выходного тока | +/- 2 % | |||||
| Количество ступеней выходного тока | 5 или 7, + ступень «прогрев» | |||||
| Номинальное выходное напряжение при токовой системе 6,6 А | 758 В | 1515 В | 2273 В | 3030 В | 3788 В | 4545 В |
| Номинальное выходное напряжение при токовой системе 8,3 А | 603 В | 1205 В | 1808 В | 2410 В | 3013 В | 3615 В |
| КПД (при нагрузке > 50% номинальной мощности) | > 94% | |||||
| Коэффициент мощности (при нагрузке > 50% номинальной мощности) | > 0,9 | |||||
| Электрическое сопротивление изоляции не менее | 5 МОм | |||||
| Защитные функции | ||||||
| Срабатывание защиты от превышения выходного тока | 6,9 А (для системы 6,6 А) 8,7 А (для системы 8,3 А) |
|||||
| Превышение выходного напряжения от номинального значения при разомкнутой цепи нагрузки | < 30% | |||||
| Время срабатывания защиты при разомкнутой цепи нагрузки | < 1 сек | |||||
| Дистанционное управление и мониторинг | ||||||
| Формат физического уровня | RS-485 | |||||
| Коммуникационный протокол | PROFIBUS-DP | |||||
| Измерение сопротивления изоляции кабельного кольца | ||||||
| Диапазон измерения | 0-100 МОм | |||||
| Определение количества перегоревших ламп в кабельном кольце | ||||||
| Диапазон оценки | от 1 до 10 ламп | |||||
| Время оценки | 40 с | |||||
| Условия эксплуатации | ||||||
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ4 | |||||
| Высота над уровнем моря не более | 2000 м | |||||
| Температура окружающего воздуха | от +5°С до +40°С | |||||
| Относительная влажность воздуха | при температуре +25°С не более 80% | |||||
| Стойкость к вибрации | частота 5-35 Гц амплитуда не более 0,15 мм | |||||
| Срок службы | 15 лет | |||||
